У сучасній електроніці, від аматорських проектів на базі Arduino до професійних систем керування безпілотними літальними апаратами, вибір комутаційних елементів є критичним етапом проектування. Часто розробники-початківці та сервісні інженери стикаються з проблемою, коли замовлена деталь візуально відповідає проекту, але має зовсім іншу логіку роботи. Розуміння фізичних процесів замикання контактів та особливостей механічної конструкції дозволяє уникнути помилок ще на етапі формування замовлення. У каталозі магазину Relcoma представлений широкий асортимент компонентів, де кожен тип кнопки має чітке технічне призначення, що полегшує вибір для кастомних рішень.
Основні типи кнопок за принципом роботи
При виборі компонентів важливо розрізняти їх не лише за функціоналом, а й за способом монтажу та фізичними габаритами. Найпоширенішою категорією в сучасних магазинах є натискні кнопки. Це універсальні елементи, призначені для встановлення на передні панелі корпусів або приладів. Вони фіксуються за допомогою гайки або спеціальних кліпс. Головною перевагою таких кнопок є їхня здатність комутувати відносно високі струми (від $1$ до $10$ Ампер), що дозволяє використовувати їх у ланцюгах живлення без додаткових реле. Конструктивно вони можуть виконуватися в пластикових або металевих корпусах, мати підсвітку та різні типи контактних груп (SPST, DPDT тощо).
Окрему нішу займають тактові кнопки. Це малогабаритні компоненти, які монтуються безпосередньо на друковану плату (PCB) за допомогою пайки. Назва «тактові» походить від англійського слова tactile, що вказує на наявність чіткого механічного відгуку («кліку») при натисканні. Такі кнопки мають мінімальні розміри (найпопулярніші — $6 \times 6$ мм або $12 \times 12$ мм) і призначені для передачі керуючих сигналів мікроконтролерам. Важливо розуміти, що тактові кнопки не розраховані на великі струми; їхній робочий діапазон зазвичай обмежується $50$ мА при напрузі $12$ В. Використання якісних тактових кнопок від надійних постачальників, таких як Relcoma, гарантує відсутність надмірного брязкіту контактів, що критично для стабільної роботи цифрових схем.

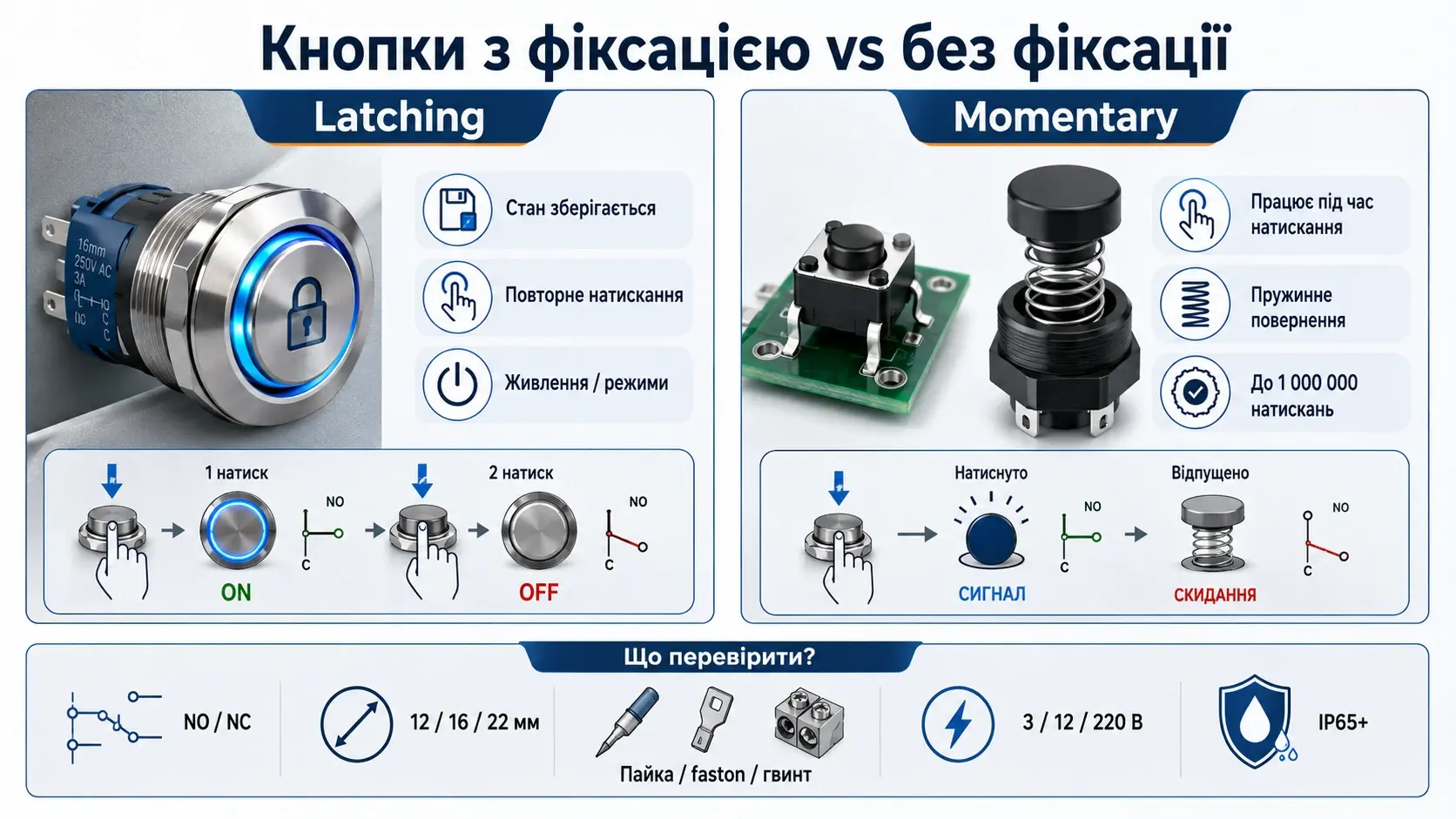

Механізм фіксації: Latching проти Momentary
Найважливіша характеристика будь-якого вимикача — це стан його контактної групи після припинення фізичного впливу. Кнопки з фіксацією, або Latching, працюють за принципом стаціонарного перемикача. Після натискання механізм блокується в нижньому положенні, замикаючи або розмикаючи ланцюг. Для повернення у вихідний стан потрібне повторне натискання. Такі елементи незамінні в системах, де потрібно підтримувати режим увімкнення без постійного утримання кнопки пальцем. Наприклад, у кастомних зарядних станціях або освітлювальних приладах. Використання кнопок із фіксацією дозволяє спростити схему, оскільки відпадає потреба в електронних тригерах або реле з самопідхватом.
На противагу їм, кнопки без фіксації, відомі як Momentary, працюють лише в момент прикладання сили. Щойно ви відпускаєте кнопку, вбудована пружина повертає штовхач і контакти у початковий стан. Це базовий елемент для будь-якого інтерфейсу керування. У дронах такі кнопки відповідають за скидання налаштувань, запуск моторів або перемикання режимів польоту через польотний контролер. Головна перевага Momentary-механізмів — високий ресурс спрацювань. Оскільки в них відсутній складний механізм защіпки, вони здатні витримувати до $1,000,000$ натискань, що робить їх ідеальними для інтенсивного використання. В асортименті Relcoma можна знайти обидва варіанти в різних форм-факторах, що дозволяє підібрати ідеальну деталь під конкретний алгоритм роботи пристрою.
Порівняльна таблиця характеристик комутаційних елементів
Для швидкої орієнтації в параметрах комутації ми підготували таблицю, яка базується на реальних технічних даташитах компонентів, що доступні на ринку України:
|
Технічний параметр |
Натискні кнопки (Latching) |
Тактові кнопки (Momentary) |
Антивандальні кнопки |
|
Струм комутації |
Високий (до $10$ А) |
Низький (до $0.05$ А) |
Середній (до $5$ А) |
|
Тип монтажу |
У отвір панелі (D-mount) |
На плату (SMD/DIP) |
У отвір (посилена різьба) |
|
Зворотний зв'язок |
Хід штока $2$–$4$ мм |
Тактильний «клік» $0.2$ мм |
Короткий хід, жорстка пружина |
|
Матеріал контактів |
Срібне напилення / Латунь |
Нержавіюча сталь / Золото |
Мідні сплави з покриттям |
|
Клас захисту |
Зазвичай IP40 |
IP40 / IP67 (спецсерії) |
Переважно IP65 / IP67 |
Поради щодо замовлення деталей для кастомних проєктів
Щоб замовлення в магазині Relcoma або будь-якому іншому онлайн-майданчику було успішним, необхідно звертати увагу на специфічні параметри, які часто ігноруються аматорами. Крім типу фіксації, критичним є опір ізоляції та перехідний опір контактів. Для силових ланцюгів перехідний опір має бути мінімальним (менше $50$ мОм), щоб уникнути перегріву. Також враховуйте температурний діапазон: якщо ви збираєте пристрій для використання взимку на вулиці, пластикові кнопки бюджетного сегмента можуть стати крихкими, тому краще обирати моделі з поліаміду або металу.
Ось основний чек-лист для перевірки перед покупкою:
- Логіка контактів: NO (Normal Open) — замикання при натисканні; NC (Normal Close) — розмикання; Changeover — перемикання між двома ланцюгами.
- Діаметр монтажного отвору: найпопулярніші стандарти для корпусних кнопок — $12$ мм, $16$ мм та $22$ мм.
- Тип виводів: під пайку, під клеми «faston» (ножові) або гвинтовий затиск.
- Наявність підсвітки: звертайте увагу на напругу світлодіода ($3$ В, $12$ В або $220$ В), щоб не спалити його при першому ввімкненні.
- Рівень захисту IP: для роботи в умовах вологи чи пилу обирайте компоненти з індексом не нижче IP65.
Завдяки професійному підходу команди Relcoma, клієнти отримують не просто деталі, а перевірені компоненти, які відповідають заявленим характеристикам. Це особливо важливо для сервісних центрів та інженерів, де надійність однієї кнопки може визначати долю дорогого обладнання. Використання правильної термінології та розуміння різниці між Latching та Momentary механізмами — це запорука створення якісного та довговічного кастомного продукту. Обираючи надійного постачальника, ви отримуєте впевненість у тому, що кожен клік буде чітким, а кожне з'єднання — безпечним.
